LINDA è una scheda elettronica di sviluppo e testing progettata da Ruiz Tech per la sperimentazione, la validazione e l’ottimizzazione della tecnologia GaN (Gallium Nitride) in contesti automotive ad alte prestazioni.
Made with LOVE
Hyper Audio to Hyper Car
Quando la potenza del motore incontra la purezza del suono.
Linda porta nell'abitacolo la stessa precisione ingegneristica delle hypercar.

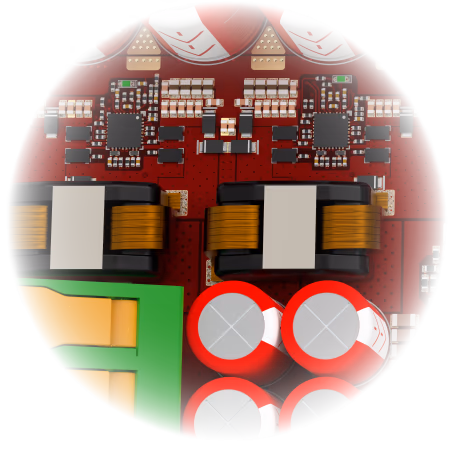

DC-DC Boost
4 Phases Converter GAN
Alimentazione audio avanzata basata su architettura dual-controller multi-fase e tecnologia GaN architettura dual-controller multi-fase e tecnologia GaN , progettata per garantire elevata efficienza, risposta immediata ai transienti e massima stabilità. Grazie a induttori accoppiati automotive ad alta corrente, LINDA fornisce un rail a 80 V solido e affidabile, ottimizzato per sistemi audio multi-canale ad alta dinamica, con ingresso 12 V o 24 V.
> 95%
> 93%
BOOST

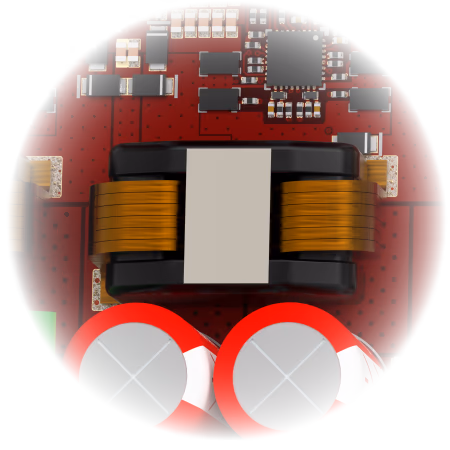

Inductors

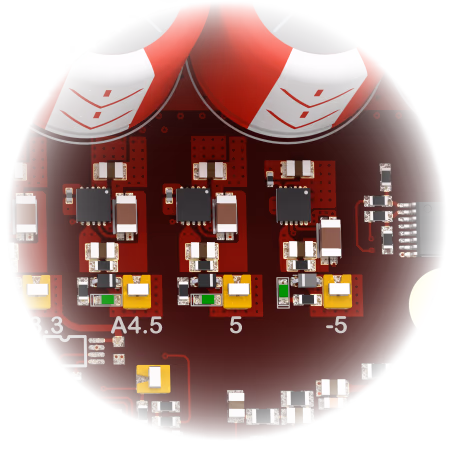

Buck + LDO
Ultra Low Noise but High PSRR
LINDA integra una sezione di alimentazione dedicata all’elettronica attiva, progettata per garantire tensioni estremamente stabili, pulite e indipendenti dalla sezione di potenza.
Le rail principali positive e negative vengono generate tramite moduli switching ad alta efficienza, utilizzati come stadio di pre-regolazione per ottimizzare il comportamento termico e ridurre il rumore complessivo. Da queste tensioni vengono poi derivate tutte le alimentazioni attraverso regolatori LDO di fascia high-end, selezionati per le loro eccellenti prestazioni in termini di rumore, PSRR e stabilità.
Le alimentazioni dedicate a DSP, ADC, CPU e logica di controllo sono separate, assicurando condizioni ideali per l’elaborazione del segnale e il controllo digitale. Questa architettura contribuisce a preservare l’integrità del segnale audio, ridurre le interferenze e garantire un funzionamento affidabile anche in condizioni operative complesse.
95%
76dB at 1MHz
32 Bit CPU
Dual core LX7 Microprocessor
LINDA integra un microcontrollore ad alte prestazioni che funge da cuore di controllo e interfaccia utente del sistema audio. Grazie alla connettività wireless integrata e a un web server embedded, è possibile accedere a una pagina web dedicata per la configurazione completa del DSP direttamente da browser, senza software esterni.
Attraverso l’interfaccia web è possibile modificare in tempo reale parametri come equalizzazione, livelli, routing e impostazioni audio, semplificando le attività di tuning, test e personalizzazione del sistema. Le impostazioni possono essere salvate, richiamate e aggiornate con estrema facilità, rendendo LINDA una piattaforma flessibile e orientata allo sviluppo rapido.
Il microcontrollore gestisce inoltre monitoraggio, diagnostica e supervisione del sistema, coordinando alimentazioni, stadi audio e logica di controllo, garantendo stabilità e affidabilità anche durante operazioni di configurazione avanzata.
Il risultato è un’esperienza di utilizzo intuitiva, moderna e professionale, che trasforma LINDA in una soluzione audio connessa, configurabile e pronta per l’integrazione in sistemi automotive di alto livello.
802.11 b/g/n
Web Page
Dual Core LX7
PSRAM 8MB
SigmaDSP
Digital Audio Processor
LINDA integra il DSP audio ADAU1467 di Analog Devices, una piattaforma di elaborazione del segnale di livello professionale, ampiamente riconosciuta nel settore audio per potenza di calcolo, flessibilità e qualità sonora.
Grazie alla sua architettura avanzata, il DSP consente l’implementazione di equalizzazioni complesse, filtri ad alta precisione, crossover, delay e processing multi-canale, mantenendo una latenza contenuta e una qualità del segnale elevata. La capacità di gestire catene di elaborazione articolate rende LINDA ideale per applicazioni audio automotive di fascia alta, dove controllo e coerenza del suono sono fondamentali.

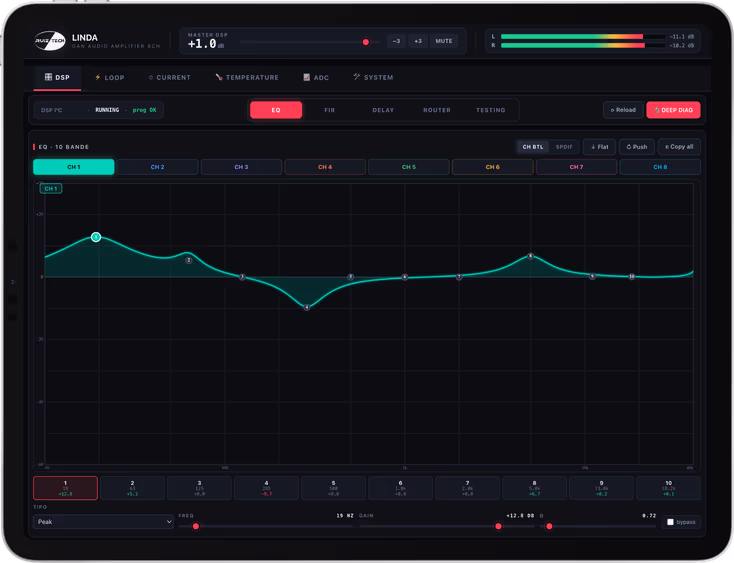

Il DSP è completamente integrato nel sistema di controllo di LINDA e può essere configurato tramite interfaccia web, permettendo la modifica in tempo reale dei parametri audio e una visualizzazione chiara delle curve di equalizzazione. Questo approccio rende il tuning intuitivo e professionale, facilitando l’ottimizzazione del sistema in base all’ambiente di ascolto.
Il risultato è una piattaforma audio estremamente potente, precisa e configurabile, progettata per offrire un’esperienza di ascolto controllata, bilanciata e ripetibile.
Sigma Studio
Web Page
Up to 294 Mhz
Phase
Ogni equalizzazione, ogni filtro, ogni millisecondo di delay calibrato per la geometria unica del tuo abitacolo.
Il DSP che orchestra l'esperienza, nota dopo nota.
ADC 32 Bit
Analog to Digital Converter
La sezione Analog-to-Digital di LINDA è progettata per garantire una catena di acquisizione estremamente pulita e lineare, preservando ogni dettaglio del segnale fin dal primo istante.
Lo stadio di ingresso utilizza un operazionale differenziale a bassissimo rumore, ottimizzato per offrire elevata reiezione dei disturbi (CMRR), massima linearità e stabilità termica. Questa configurazione permette di ridurre interferenze, rumore indotto e distorsioni prima ancora della conversione, assicurando una base analogica di qualità superiore.
La conversione avviene tramite un ADC a 32 bit con frequenza di campionamento fino a 768 kHz, capace di fornire ampia dinamica, rumore di quantizzazione estremamente ridotto e una rappresentazione digitale altamente fedele. L’elevato headroom consente al DSP di lavorare con un segnale ricco di informazioni, mantenendo precisione anche nei passaggi a bassa ampiezza e nelle micro-dinamiche.
Il risultato è una piattaforma di acquisizione caratterizzata da basso rumore complessivo, alta risoluzione temporale e coerenza del segnale, elementi fondamentali per un sistema audio digitale ad alte prestazioni come LINDA.
Sigma Studio
Web Page
Up to 294 Mhz
Phase
La sorgente più fedele al cuore del sistema.
Ogni sfumatura del segnale catturata e preservata, senza compromessi tra studio e abitacolo.
BTL Class-D
8 Channels Bridge-Tied Load Audio Amplifier

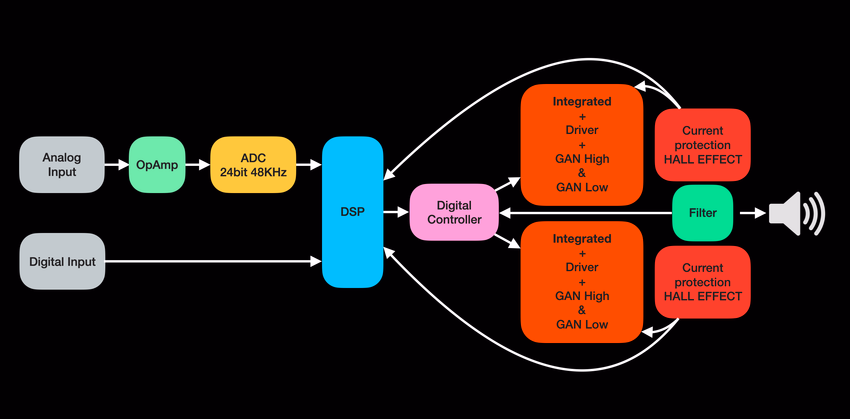

LINDA nasce da un'idea chiara: controllare ogni singolo anello della catena audio, dall'ingresso fino all'energia che raggiunge l'altoparlante. L'architettura non è costruita attorno a un singolo componente, ma su un ecosistema coordinato di controllo, potenza, filtraggio e supervisione, progettato per lavorare come un'unica entità. Dal segnale digitale all'uscita GaN il flusso è 100% digitale end-to-end: niente colli di bottiglia analogici, solo potenza pulita e non colorata.
Il cuore del sistema è affidato a due controller audio digitali Axign, che gestiscono in modo sincrono l'intero flusso del segnale e la generazione PWM. L'architettura implementa un fully digital feedback loop con Post-Filter Feedback (PFFB) e Zero Common-Mode (ZCM) switching, mantenendo il segnale in dominio digitale fino allo stadio di potenza con una chiarezza di livello analog-grade. Il risultato è un controllo estremamente preciso, stabile e ripetibile su tutti gli 8 canali BTL, con risposta lineare fino a 70 kHz.
La sezione di potenza utilizza 16 dispositivi GaN integrati basati su tecnologia Innoscience, ognuno dei quali racchiude driver e half-bridge nello stesso package. A sostenere gli stadi di uscita c'è un boost GaN a 4 fasi automotive-grade capace di erogare fino a 800 W @ 12 VIN o 1600 W @ 24 VIN con efficienza del 95-97%, raggiungendo fino a 400 W per canale su 8 Ω con VBUS fino a 80 VDC e 26 J di energia di riserva. La tecnologia GaN non è qui un dettaglio: è il fondamento che consente a LINDA di essere compatta, veloce, termicamente stabile e di offrire headroom esplosivo esattamente quando la musica lo richiede.
L'elaborazione del segnale è affidata al SigmaDSP ADAU1467 di Analog Devices, con S/PDIF a 24-bit/96 kHz, crossover e filtri FIR, EQ a 31 bande, delay e gestione fase, programmabili tramite SigmaStudio+ o l'interfaccia proprietaria Linda_UI. In ingresso, un ADC audio a 32-bit con +125 dB di DNR e XLR bilanciato garantisce una catena di acquisizione di livello professionale. Un CPU dual-core LX7 a 240 MHz con Wi-Fi 802.11 b/g/n e Bluetooth 5 abilita un'interfaccia web integrata e monitoraggio cloud: ogni parametro è regolabile da qualsiasi dispositivo, ovunque.
L'uscita audio è rifinita da una sezione di filtraggio progettata con bobine accoppiate di alta qualità e condensatori selezionati per applicazioni audio ad alta corrente. Le alimentazioni dedicate a DSP, ADC e logica di controllo sono affidate a 8 LDO ultra-low-noise da 0.8 µVRMS con PSRR di 76 dB @ 1 MHz, garantendo una ricostruzione del segnale pulita, controllata e coerente su tutto lo spettro di frequenze.
A completare l'architettura c'è un sistema di monitoraggio e protezione di livello industriale. La corrente di ciascun canale viene misurata in tempo reale tramite sensori ad effetto Hall con digital current sensing, affiancati da una conversione ADC ad alta precisione che consente un controllo accurato e privo di rumore. Un array di sensori di temperatura distribuiti monitora costantemente i punti critici della scheda, permettendo interventi intelligenti e progressivi prima che qualsiasi condizione diventi critica.
Il risultato non è semplicemente un amplificatore, ma una piattaforma audio completa, in cui potenza, controllo e protezione lavorano insieme. LINDA è progettata per offrire prestazioni elevate, affidabilità reale e controllo totale, anche in condizioni operative complesse, tipiche dell'audio automotive di fascia alta. HyperAudio. HyperFidelity. LINDA non amplifica soltanto il segnale: lo controlla, lo protegge e lo ottimizza in ogni istante.
Up to 1600 Watt
Web Page
Up to 294 Mhz
Phase
Headroom esplosivo quando la musica lo chiede, silenzio assoluto quando serve.
Solo un'architettura completamente digitale può controllare la dinamica così.
